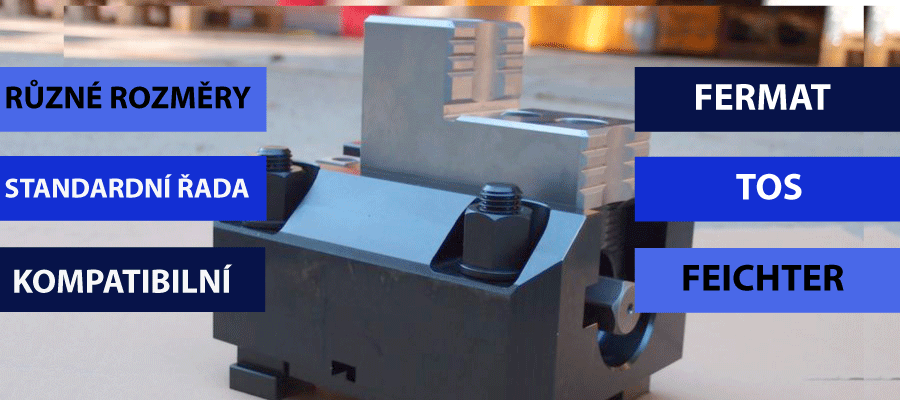

Svěráky pro karusely RSVS - S

Svěráky řady RSVS-S jsou standartní řadou svěráků pro karusely. V současné době vyrábíme následující typy svěráků. Číslo v označení svěráku označuje velikost rozteče drážek stolu (popř. lícní desky) soustruhu pro upnutí svěráku.

Svěráky pro vertikální soustruhy (karusely)

• KASTR RSVS-S 125 kompatibilní se stroji Fermat, TDZ-turn a YOU JI
• KASTR RSVS-S 140 kompatibilní se stroji SKJ TOS
• KASTR RSVS 152
• KASTR RSVS-S 160 kompatibilní se stroji TOS Hulín
• KASTR RSVS-S 165 kompatibilní se stroji Feichter Gerald
• KASTR RSVS-S 140DA kompatibilní se stroji SK12 TOS
• KASTR RSVS-S 150LA kompatibilní se stroji MAZAK A16
• KASTR RSVS 175
• KASTR RSVS 180
• KASTR RSVS 182 kompatibilní se stroji Carnaghi
• KASTR RSVS-T 250 kompatibilní se stroji SKJ 32 ČKD Blansko

Svěráky pro vodorovné soustruhy:

• KASTR RSHS 140 SU kompatibilní se stroji SU 100 - 125 TOS Čelakovice

Všechny tyto svěráky se vyznačují možností snadné výměny čelistí, s možností rychlého předsazení či otočení čelisti. Tvrdé čelisti dodáváme standardně se svěrákem. Vyznačují se drážkováním upínacích ploch a jejich vysokou povrchovou tvrdostí, čímž je zaručeno pevnější a jistější upnutí a současně dlouhá životnost čelisti. Naopak měkké čelisti slouží k zatočení libovolného průměru a přesného upnutí zejména u součástí, kde je třeba citlivě vyrovnat jejich ovalitu.

Svěráky mají odlehčený prostor kolem šroubu, kvůli snadnějšímu čištění. Šroub svěráku je cementovaný a kalený, jeho povrchová tvrdost tak přesahuje 60 HRC, takže jeho dlouhá životnost je zaručena. Upínání, práce a manipulace s těmito svěráky je rychlá a snadná, což zkracuje nástavné časy stroje. Na žádost zákazníka můžeme rychle vytvořit i jiné rozměrové řady svěráků (pro jiné rozteče drážek stolu). Maximální dovolený utahovací moment svěráku je 500 Nm, přičemž svěrák působí při tomto momentu (dle zkoušek provedených ve společnosti TOSHULIN) silou 60 kN.

Specifickým provedením upínání přes redukční desku jsme schopni vyřešit situaci, kdy na klasickém hydraulickém sklíčidle není možné eliminovat ovalitu součásti, protože všechny upínací čelisti upínají soustředně (dva protijdoucí páry čelistí nelze upínat nezávisle na sobě).
Pomocí redukční desky je možné upnout svěrák KASTR RSVS 125 přímo na hydraulicky ovládaný jezdec sklíčidla, takže lze ručně doladit upnutí oválné součásti.

Dokumenty ke stažení

KASTR RSVS-S 140 DA
KASTR RSVS-S 150 LA2
KASTR RSVS-S 150 LA
KASTR RSVS-S 182

V případě zájmu Vám můžeme zaslat výše uvedené materiály poštou.
